Ovalni uređaji za pročišćavanje otpadnih voda s integriranom crpnom stanicom

Postrojenja za pročišćavanje otpadnih voda AT 30 oval iPS do AT 225 oval iPS dizajnirana su za decentralizirana i polucentralizirana rješenja za pročišćavanje otpadnih voda. Namijenjeni su za kanalizacijske izvore veličine od 4,5 do 33,8 m ³ /dan. Isporučuje se zasebno s integriranom crpnom stanicom (intergrated pumping station = iPS) s mehaničkom prethodnom obradom. Tehnološka linija se može proširiti sa spremnikom mulja.

Koriste se za pročišćavanje otpadnih voda iz blokova kuća, malih sela, dijelova sela, smještajnih objekata, restorana, rekreacijskih objekata, proizvodnih tvornica, industrijskih parkova. Nakon preliminarnog pročišćavanja industrijskih otpadnih voda s organskim onečišćenjem, postrojenja služe kao biološka obrada za tvornice za preradu mesa, tvornice mliječnih proizvoda i klaonice, vinarije itd. Nadalje, pročišćena otpadna voda može se ispuštati u površinske ili podzemne vode, odnosno može se ponovno koristiti za navodnjavanje .

Generacija ovalnih uređaja za pročišćavanje otpadnih voda s integriranom crpnom stanicom donosi brojne prednosti.

• dotok vode 1300 mm ispod tla
• plug and play instalacija
• uređaj za pročišćavanje otpadnih voda isporučuje se potpuno ožičen i spreman za ugradnju
• GSM nadzor UPOV i rada crpki
• transport standardnim teretnim vozilima
• zatrpavanje sortiranim materijalom bez potrebe za betonom
• snažni membranski puhači
• integrirani spremnik za puhala

	Integrirana crpna stanica u spremniku UPOV-a		Podrška tijekom projekta UPOV		Postavljanje i upravljanje pumpama
	Standardni prijevoz teretnih vozila i kontejnera		Integrirani spremnik za puhalo		Plug and play instalacija i spajanje UPOV-a
	Ojačano zatrpavanje spremnika razvrstanim materijalima		Sustav zaključavanja od nehrđajućeg čelika za UPOV		Daljinsko upravljanje postrojenje za pročišćavanje otpadnih voda

Integrirana crpna stanica (iPS) u spremniku uređaja za pročišćavanje otpadnih voda

• Volumen 2,2 m ³
• Mehanička predobrada
• 3 plovka (min., radi, alarm)
• Mogućnost ugradnje jedne ili dvije pumpe
• Dojava greške pumpe putem GSM-a
• Pumpe od 230 V
• AQC iCS upravljačka jedinica
• Uklonjiva košara

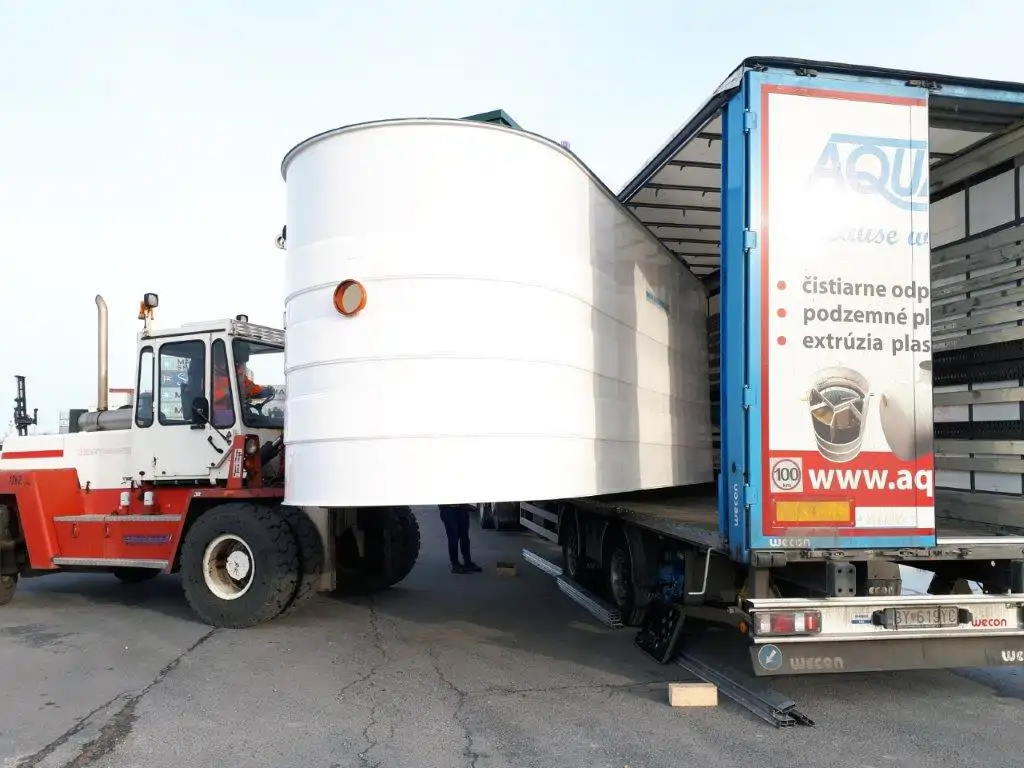

Postrojenja za pročišćavanje otpadnih voda od AT 30 oval iPS do AT 225 oval iPS idealna su za konvencionalni transport kamionima ili kontejnerima.

Tehnologija Vertical Flow Labyrinth – VFL®, koja se koristi u biološkom reaktoru, međunarodno je zaštićena patentom. Tehnologija obrade osigurava visoku kvalitetu pročišćene vode, niske investicijske i pogonske troškove.

Zajamčeni i uobičajeno postignuti parametri iz izljeva iz  uređaja za pročišćavanje  otpadnih voda prikazani su u donjoj tablici. Kvaliteta pročišćene vode odgovara zahtjevima Direktive br. 359/2022 u Zbirci zakona prema Vladi Slovačke Republike za ispuštanje vode u zemlju ili na površinu (51-2000 EO).

Vrijednosti nakon biološke obrade:

TIP	Dnevni dotok [m3/dan]	Projektirano opterećenje [kg BPK5/dan]	Korisni volumen  [m3]	Duljina x širina x visina reaktora [mm]	Priljev/Izlaz visina [mm]	Težina [kg]	Br. reaktorima	Ulazna snaga [kW] uklj. 2 komada pumpi
AT 30 oval iPS	4,5	1,8	14,0	4660x2260x2250	1200/1500	1130	1	2,96
AT 40 oval iPS	6,0	2,4	17,8	4850x2260x2500	1200/1900	1280	1	3,05
AT 50 oval iPS	7,5	3,0	21,4	5660x2260x2500	1200/1900	1420	1	3,05
AT 75 oval iPS	11,3	4,5	23,0	5960x2260x2500	1200/1900	1530	1	3,32
AT 100 oval iPS	15,0	6,0	27,9	7110x2260x2500	1200/1900	1850	1	3,32
AT 125 oval iPS	18,8	7,5	34,4	8560x2260x2500	1200/1900	2150	1	3,50
AT 150 oval iPS	22,5	9,0	39,8	9760x2260x2500	1200/1900	2270	1	3,68
AT 175 oval iPS	26,3	10,5	45,2	10960x2260x2500	1200/1900	2480	1	3,68
AT 200 oval iPS	30,0	12,0	49,9	12000x2260x2500	1200/1900	2640	1	3,95
AT 225 oval iPS	33,8	13,5	55,0	13360x2260x2500	1200/1900	2890	1	3,95

Moguća uporaba vanjskog spremnika mulja.

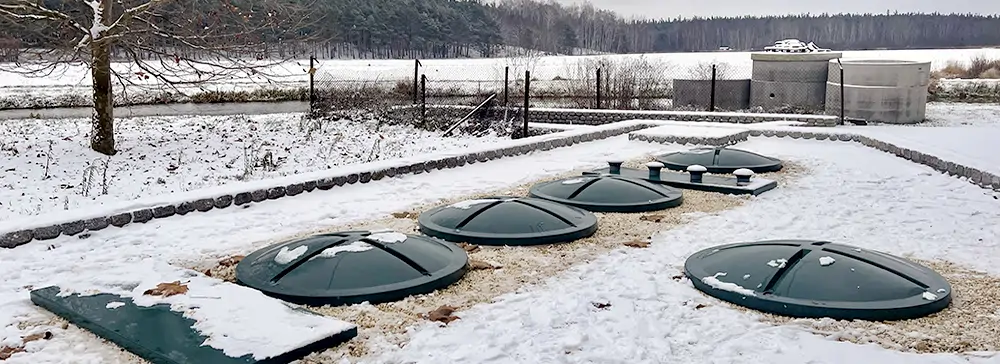

AT 30 do AT 225 ovalna iPS w instalacija postrojenja za pročišćavanje otpadnih voda

Ugrađuju se u pripremljenu bušotinu kao podzemni spremnici na betonsku ploču debljine cca 300 mm tako da se gornji rub revizijskih šahtova preklapa oko 50 mm iznad terena. Uređaj za pročišćavanje otpadnih voda je armiran, bez potrebe za betoniranjem.

Zatrpavanje spremnika vrši se sortiranim materijalom frakcije 4/8 mm.

Zatrpavanje treba vršiti u slojevima, uz stvaranje protutlaka punjenjem vode u spremnik.
